Loquet de Roomba i7 cassé : que faire avant d'acheter un module ?

Votre Roomba i7 ne nettoie plus comme avant, ou vous le retrouvez au milieu du salon avec la trappe des rouleaux entrouverte. Vous le retournez : le petit loquet qui tient cette trappe fermée est cassé, ou il a disparu avec un bout de sa charnière. La trappe bat, les rouleaux ne sont plus maintenus correctement, et le robot ne fait plus son travail.

La réponse courte, d'abord. Si seul le loquet est cassé, un loquet compatible à 15,69 € règle souvent le problème (prix relevé sur Amazon au moment où nous écrivons), et c'est ce que nous vous conseillons d'essayer en premier. Si c'est la charnière du module qui est arrachée, le loquet seul ne suffira pas, et l'alternative du commerce devient le module de tête complet, vu à 148,02 €. C'est dans ce second cas que l'impression 3D sur mesure prend tout son intérêt.

Nous avons organisé cet article sous forme de questions, dans l'ordre où vous vous les posez probablement.

Est-ce que mon Roomba est concerné ?

Le loquet dont on parle ferme la trappe du module de tête de nettoyage, le bloc qui porte les deux rouleaux en caoutchouc sous le robot. Cette architecture est commune à plusieurs générations de Roomba. Les loquets compatibles vendus à l'unité annoncent par exemple une compatibilité avec les Roomba e5, e6, i1 à i9 et j7 à j9.

Si vous avez un Roomba des séries 600 ou 900, le système est différent : votre problème relève plutôt du cadre de protection de la brosse principale, qui a sa propre logique de réparation.

Le symptôme est facile à reconnaître. La trappe qui recouvre les rouleaux ne reste plus clipsée : elle s'ouvre dès qu'on soulève le robot, ou elle ne se verrouille plus du tout. Sur Reddit, un propriétaire de Roomba e6 lançait un appel à l'aide précisément pour un loquet de trappe cassé ; le problème n'a rien d'exceptionnel.

Pourquoi ce loquet casse-t-il ?

Parce qu'il est conçu pour plier. Un loquet de ce type fonctionne comme un clip en flexion : pour ouvrir la trappe, on pousse ou on pince une languette, le plastique fléchit, puis il reprend sa forme et retient la trappe. Chaque nettoyage des rouleaux, et on vous conseille de le faire souvent, impose un cycle de flexion.

À force, trois choses peuvent arriver :

• La languette se fissure à la base, là où le plastique plie le plus. Elle finit par casser net.
• Le petit crochet s'use et ne retient plus la trappe, même si le loquet semble entier.
• La charnière du loquet s'arrache, emportant parfois un morceau de la trappe ou du module avec elle. C'est le cas le plus embêtant.

La saleté joue aussi. Des cheveux et de la poussière coincés dans le mécanisme obligent à forcer, et un clip forcé casse plus vite.

Quelle pièce acheter, ou faire faire ?

Tout dépend de ce qui est cassé. Retournez le robot, retirez les rouleaux et regardez attentivement.

Pourquoi ne pas imprimer directement le loquet ?

Parce que, pour le loquet seul, l'impression 3D n'est pas forcément la meilleure affaire. À notre connaissance, aucun modèle 3D fiable de cette pièce n'est publié librement. Il faudrait donc la redessiner, et la conception démarre à 35 € sur notre grille de tarifs. Face à un loquet compatible à 15,69 € livré, le calcul est vite fait.

Nous préférons vous le dire : commandez le loquet compatible, et gardez l'impression 3D pour les cas où il ne suffit pas.

Et quand la charnière du module est arrachée ?

C'est là que les choses deviennent intéressantes. Un loquet neuf n'a rien sur quoi s'accrocher si son support a disparu. Le commerce vous oriente alors vers le module de tête complet, avec ses rouleaux, sa trappe et son mécanisme : une pièce à près de 150 € pour un bout de plastique arraché.

Dans ce cas, nous pouvons concevoir une petite pièce de réparation qui reconstitue la charnière ou le point d'accroche manquant, fixée sur le module existant. L'ensemble revient bien moins cher qu'un module neuf, et le reste de votre module, qui fonctionne parfaitement, continue de servir. C'est exactement le genre de réparation qui a du sens, et le principe est le même que pour les clips, roulettes et petites pièces d'aspirateur.

Charnière arrachée, loquet introuvable ou module abîmé ? Envoyez-nous une photo du dessous du robot, rouleaux retirés : nous vous disons s'il vaut mieux réparer le module ou le remplacer.

Envoyer la photo de ma pièce

Quelle matière pour un clip qui doit plier des centaines de fois ?

Pas du PLA. Le PLA est rigide et cassant en flexion répétée : un clip en PLA fonctionne très bien les premières fois, puis casse sans prévenir. Pour un loquet ou une pièce de charnière, nous utilisons du PETG, plus souple et beaucoup plus tolérant à la flexion. Notre comparatif PLA, PETG, ASA ou TPU détaille ces différences de comportement.

La matière ne fait pas tout. Sur une pièce qui fléchit, deux choix de conception comptent autant :

• L'orientation d'impression. Une pièce imprimée est plus fragile entre ses couches. La languette du clip doit être imprimée pour que la flexion se fasse dans le sens des couches, jamais en cherchant à les séparer. Une languette mal orientée casse à la première ouverture.
• Le rayon à la base. Un angle vif à la racine du clip concentre les efforts et amorce une fissure. Un congé de raccordement, même petit, prolonge nettement la durée de vie de la pièce.

Et comme ces pièces sont minuscules, la précision de l'ajustement est décisive : un crochet trop court ne tient pas, un crochet trop long ne se ferme pas. Sur une pièce aussi petite, il n'est pas rare d'imprimer deux ou trois variantes légèrement différentes pour garder celle qui clipse parfaitement. Notre article sur les jeux et emboîtements explique pourquoi c'est parfois nécessaire.

Qu'est-ce que je dois vous envoyer ?

1. Le modèle exact du robot, inscrit sous l'appareil (par exemple i7, i7+, e5, j7).
2. Des photos nettes du dessous du robot, rouleaux retirés, avec la trappe ouverte et fermée, et une règle posée à côté.
3. Tous les morceaux cassés, si vous les avez retrouvés. Même un fragment aide à retrouver une cote.
4. Si vous êtes à Dijon ou autour, le robot lui-même, sur rendez-vous à l'atelier : c'est le moyen le plus sûr pour que la pièce s'ajuste du premier coup.

Si vous voulez relever vous-même les dimensions, notre guide pour mesurer une pièce cassée vous montre comment faire avec un pied à coulisse, et quelles erreurs éviter.

Côté délai, comptez environ une semaine avec la conception. Devis gratuit, réponse sous 24 heures ouvrées, retrait gratuit à l'atelier de Dijon sur rendez-vous, livraison autour de Dijon à 5 € ou envoi en France dès 7 €.

Comment changer le loquet sans rien abîmer ?

La procédure dépend de la génération de votre Roomba, et nous ne prétendons pas reproduire celle d'iRobot. Voici les précautions générales :

1. Éteignez le robot et retirez-le de sa base. Pour les manipulations prolongées, suivez le manuel pour savoir s'il faut retirer la batterie.
2. Nettoyez la zone avant de démonter : cheveux, poussière et débris faussent l'ajustement et cachent parfois un fragment cassé.
3. Retirez les rouleaux et photographiez le mécanisme avant d'y toucher.
4. Dégagez l'ancien loquet sans faire levier sur la trappe elle-même : vous risqueriez d'arracher la charnière qui est encore intacte.
5. Clipsez le nouveau loquet, puis testez l'ouverture et la fermeture plusieurs fois avant de remettre le robot au travail.

Si le loquet neuf force, ne l'enfoncez pas au marteau. Un clip qui force est un clip qui casse, et cela signifie souvent qu'une petite bavure ou un reste de l'ancienne pièce gêne encore.

Et la garantie, dans tout ça ?

Si votre robot a moins de deux ans, il est couvert par la garantie légale de conformité auprès du vendeur. Une trappe dont le loquet casse sans choc dans ce délai mérite une réclamation, avant toute pièce compatible ou imprimée. Monter une pièce non d'origine sur un appareil encore garanti peut compliquer la discussion avec le vendeur.

En dehors de la garantie, le loquet n'est ni une pièce sous tension, ni une pièce de sécurité : c'est une réparation que vous pouvez mener vous-même sans risque particulier, à condition de ne pas ouvrir le robot au-delà du module de tête. Tout ce qui concerne la batterie, les moteurs ou la carte électronique sort du cadre de cet article, et du nôtre.

Comment éviter que ça recommence ?

• Ouvrez la trappe en douceur, en actionnant la languette au lieu de tirer sur la trappe.
• Nettoyez régulièrement les rouleaux et leurs extrémités : moins de cheveux enroulés, c'est moins de force nécessaire.

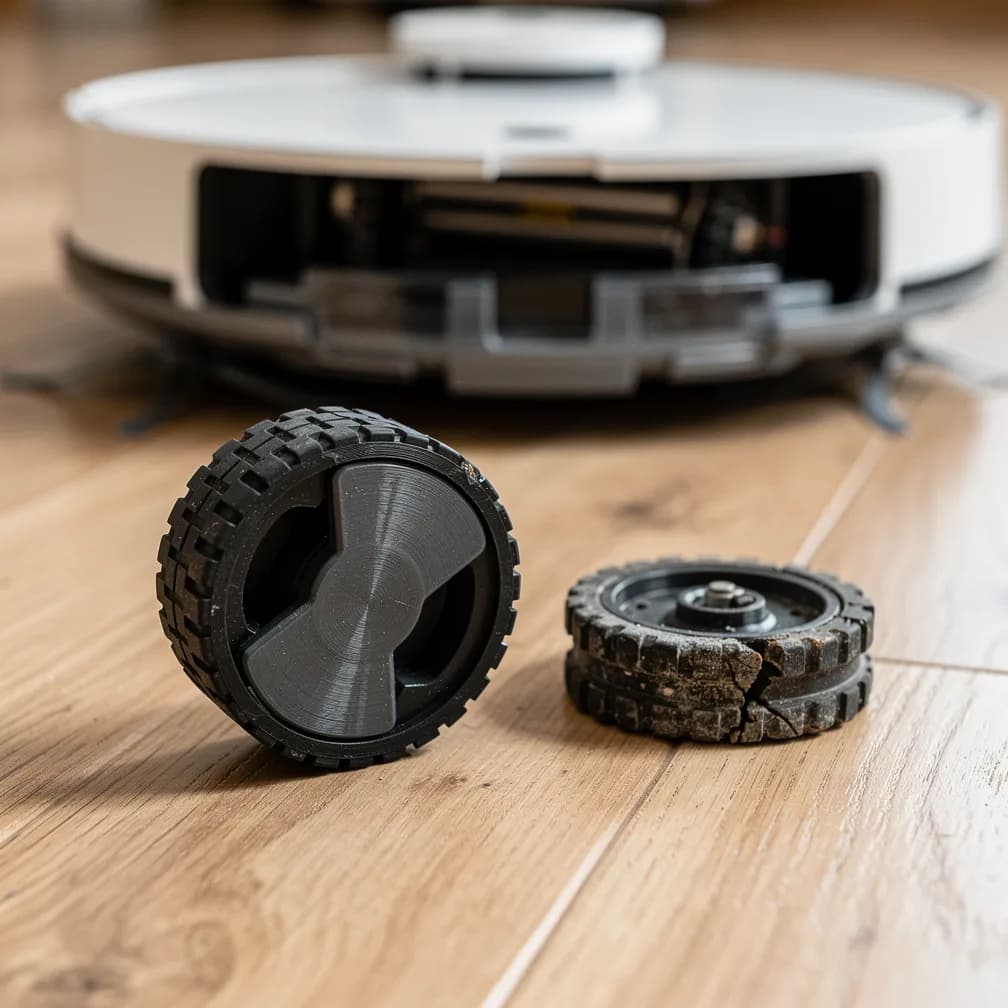

• Surveillez les autres pièces d'usure du robot. Les pneus des roues motrices, par exemple, s'usent à leur rythme et se remplacent sans changer la roue entière.

En résumé : loquet seul, prenez le compatible. Charnière arrachée ou module abîmé, parlons-en avant de dépenser près de 150 € pour un module entier.

Chouette 3D n'est pas affilié à iRobot ; nous réalisons une pièce compatible, sur mesure, pour la réparation de votre robot. Les noms de marque et de modèle sont cités à titre descriptif.
