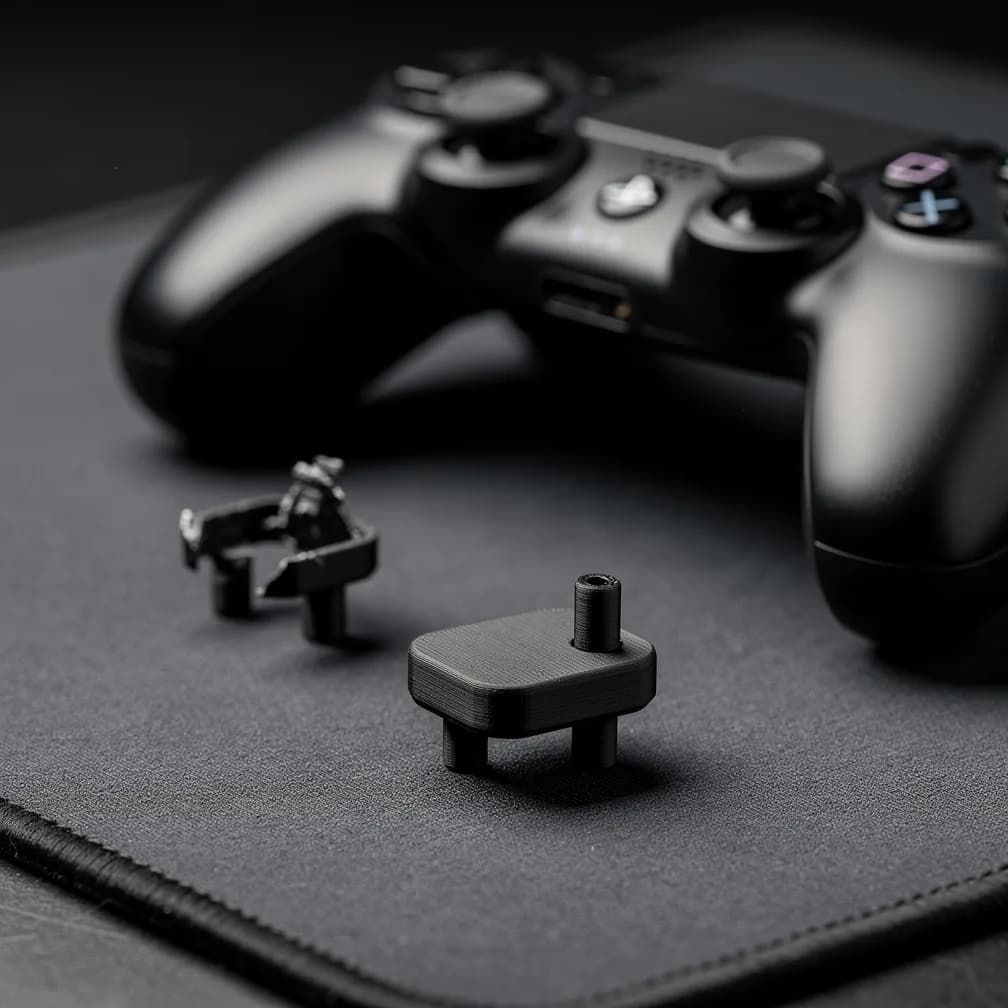

Bumper de manette Xbox Elite cassé : peut-on le refaire en 3D ?

Une chute du canapé, puis une deuxième. Après la première, le bumper gauche de votre manette Elite pendait un peu. Après la seconde, il est resté par terre. La manette fonctionne encore, les sticks répondent, les palettes aussi, mais LB ne sert plus à rien, et dans la plupart des jeux, c'est un bouton dont on ne se passe pas.

Voici la réponse courte, et elle est plus nuancée que pour la plupart des pièces que nous refaisons : oui, le bumper d'une Xbox One Elite (modèle 1698) peut se refaire en impression 3D, mais c'est une pièce délicate, qui demande souvent un essai et un ajustement. La pièce d'origine d'occasion existe, affichée à 12,99 $ chez iFixit… mais en rupture de stock au moment de la rédaction, et sur la boutique américaine. Côté atelier, comptez dans notre fourchette « pièce technique », de 20 à 60 €, avec une conception dès 35 € si nous devons redessiner la pièce à partir de votre bumper cassé.

Comment le bumper est fait, et pourquoi il lâche

Le bumper, c'est la longue gâchette plate au-dessus de la gâchette analogique, sur la tranche de la manette. Il ne travaille pas comme un bouton qu'on enfonce tout droit : c'est une lame de plastique articulée sur deux petits pivots. Quand vous appuyez, la lame bascule autour de ces pivots et vient actionner un micro-interrupteur placé en dessous.

Cette conception a un avantage : le bumper répond sur toute sa longueur. Elle a aussi un point faible évident. Ces pivots sont minuscules, et ils encaissent l'intégralité d'un choc reçu sur la tranche de la manette. Une chute sur le coin supérieur, et l'effort passe tout entier par deux ergots de plastique de quelques millimètres.

Le scénario typique est celui décrit sur le forum d'entraide d'iFixit par un propriétaire de manette Elite 1698 : après une première chute, le bumper gauche tenait à peine ; après la seconde, il s'est détaché complètement. Garantie expirée, le remplacement de la manette par Microsoft lui revenait selon lui à 150 $. La réponse obtenue sur le forum ? Trouver un bumper de remplacement, iFixit ne proposant alors ni la pièce, ni de guide pour ce remplacement.

Ce qu'on peut refaire, et ce qu'on ne refait pas

Une précision capitale avant d'aller plus loin : nous ne reproduisons que la pièce plastique, pas l'électronique.

• La lame du bumper et ses pivots : c'est la pièce qui casse dans la grande majorité des cas, et c'est celle que nous pouvons refaire.
• Le micro-interrupteur qui détecte l'appui : c'est un composant électronique soudé. S'il est endommagé, une pièce imprimée ne résoudra rien, et la réparation relève de la micro-soudure ou d'un réparateur de manettes.
• La coque et ses logements : si le choc a fendu la coque à l'endroit où les pivots s'emboîtent, un bumper neuf n'aura plus de point d'appui fiable.

Si le micro-interrupteur est visible sous l'emplacement vide, un test simple permet de savoir où vous en êtes : manette allumée, appuyez avec la pointe d'un objet non métallique (un cure-dent en bois, par exemple) sur ce petit interrupteur. Si l'appui est bien détecté dans les réglages de la manette, l'électronique est intacte et seule la pièce plastique est à refaire.

Toutes les options, comparées

Un mot sur la Series 2 : la manette Elite Series 2 est un modèle différent, avec d'autres pièces. Tout ce qui suit concerne la première Elite, modèle 1698. Relevez le numéro de modèle sur l'étiquette de la manette avant de chercher une pièce.

Pourquoi c'est une impression difficile

Nous classons ce bumper parmi les pièces « difficiles ». Pas parce que sa forme est compliquée, mais parce que ses pivots sont très fins et doivent réunir deux qualités opposées : être assez rigides pour ne pas plier, et assez résistants pour ne pas casser au prochain choc.

Première piste : la résine résistante

L'impression résine (MSLA) reproduit les petits détails avec une précision que le filament n'atteint pas, et l'état de surface est proche d'une pièce moulée, ce qui compte sous le doigt d'un joueur. Les résines dites « résistantes » ou « tough » sont formulées pour encaisser davantage de flexion et de chocs que les résines standard, qui sont plus cassantes. C'est notre choix de départ pour cette pièce. Nous détaillons les différences entre résines standard, résistantes et lavables à l'eau dans un article dédié.

Seconde piste : le PETG en couches fines

Le PETG est moins précis, mais nettement plus tenace qu'une résine : il plie avant de casser. Imprimé en couches fines et bien orienté, pour que les pivots ne soient pas formés d'un empilement de couches qui se sépareraient au premier choc, il peut convenir. L'aspect est moins lisse, et un léger ponçage est souvent nécessaire. Si vous hésitez entre les deux technologies, notre comparatif filament ou résine pose les critères.

Pourquoi nous prévoyons un essai

Sur une pièce qui bascule autour de deux axes et appuie sur un interrupteur, quelques dixièmes de millimètre font la différence entre un bumper qui clique franchement et un bumper qui reste enfoncé ou flotte. Nous livrons donc souvent un premier tirage à essayer, puis ajustons si besoin. C'est le principe expliqué dans notre article sur les jeux et emboîtements : une pièce dessinée « à la cote » exacte ne rentre pas toujours.

L'astuce du bumper jumeau Les bumpers gauche et droit sont symétriques. Si le vôtre est parti en miettes, le côté intact sert de référence : on le mesure, on le dessine, puis on crée la version miroir. Cela suppose toutefois d'accéder au bumper intact, donc souvent d'ouvrir la manette.

Démontage : ce qu'il faut savoir avant d'ouvrir

Nous ne publions pas de procédure pas à pas : il n'existe pas de guide constructeur pour ce remplacement, et l'ouverture d'une manette de ce niveau de finition demande de la patience. Voici les principes de prudence.

1. Retirez les piles ou la batterie, ainsi que les accessoires amovibles (palettes, sticks interchangeables, croix directionnelle magnétique), et rangez-les à part.
2. Documentez tout en photo avant chaque étape : la position des ressorts et des petites pièces mobiles se reconstitue mal de mémoire.
3. Utilisez des outils plastiques pour séparer les éléments de coque : un tournevis plat marque le plastique et casse les clips.
4. Ne tirez jamais sur une nappe : si un élément résiste, cherchez la vis ou le clip manquant plutôt que de forcer.
5. Au remontage, testez le nouveau bumper avant de refermer complètement : appui franc sur toute la longueur, retour sans accroche, détection correcte.

Si vous n'êtes pas à l'aise avec l'ouverture d'une manette, rien ne vous oblige à la faire vous-même : un réparateur de consoles pourra poser la pièce que nous aurons imprimée.

Quatre erreurs qui aggravent une casse de bumper

Une manette Elite abîmée se répare souvent bien, à condition de ne pas avoir compliqué la situation entre-temps. Voici ce que nous voyons le plus régulièrement dans ce genre de cas.

Couler de la colle forte dans le logement

C'est le réflexe numéro un, et le plus coûteux. La colle cyanoacrylate est très fluide : elle file par capillarité là où on ne l'attend pas, notamment vers le micro-interrupteur ou dans les logements des pivots. Une fois durcie, elle bloque l'interrupteur ou rend le logement inutilisable pour une pièce neuve. Si vous avez déjà essayé, dites-le-nous : cela change le diagnostic.

Continuer à jouer avec un bumper qui pend

Tant que le bumper tient par un seul pivot, chaque appui fait levier sur le logement restant de la coque. C'est ainsi qu'une pièce simple à remplacer se transforme en coque fendue. Dès que le bumper bouge anormalement, mieux vaut le retirer et le garder de côté.

Jeter les morceaux

Même en trois fragments, un bumper cassé nous donne sa longueur exacte, la position de ses pivots et la forme de sa face d'appui. Sans lui, il faut repartir du bumper opposé, ce qui suppose d'ouvrir la manette. Gardez tout, y compris le plus petit éclat.

Commander une pièce pour la mauvaise manette

Les annonces mélangent volontiers la manette Xbox One standard, l'Elite de première génération et l'Elite Series 2. Leurs bumpers ne sont pas interchangeables. Une annonce qui ne cite pas explicitement le modèle 1698 mérite une question au vendeur avant l'achat.

Ce qu'il faut nous envoyer

• les morceaux du bumper cassé, même incomplets, idéalement par envoi ou en passant à l'atelier ;
• des photos nettes de l'emplacement du bumper sur la manette, sous deux ou trois angles, avec les logements des pivots bien visibles ;
• la confirmation du modèle 1698 (étiquette de la manette) ;
• le côté concerné (LB ou RB) et, si possible, des photos du bumper intact de l'autre côté.

Devis gratuit, réponse sous 24 h ouvrées. Pour une pièce à concevoir, comptez environ une semaine. Retrait gratuit sur rendez-vous à l'atelier, Forge Labs, 9 rue Jean-Jacques Rousseau à Dijon ; livraison autour de Dijon à 5 € ; envoi en France dès 7 €.

Votre bumper d'Elite a lâché et la pièce est introuvable ? Envoyez-nous des photos de l'emplacement et des morceaux : on vous dit franchement si c'est faisable.

Envoyer mes photos

Garantie, sécurité et limites

• Garantie : si votre manette est encore couverte, contactez d'abord le support Xbox. L'ouverture de la manette peut vous faire perdre ce droit.
• Batterie : si vous utilisez une batterie rechargeable, retirez-la avant toute intervention et ne l'abîmez pas avec un outil.
• Résultat : une pièce refaite aura un toucher très proche, mais pas forcément identique à l'original. La résine peut paraître légèrement plus dure ou plus lisse ; le PETG, légèrement plus texturé.
• Durée de vie : un bumper refait casse, lui aussi, si la manette retombe sur son coin. Nous pouvons en renforcer les pivots dans la limite de l'espace disponible, sans promettre l'incassable.

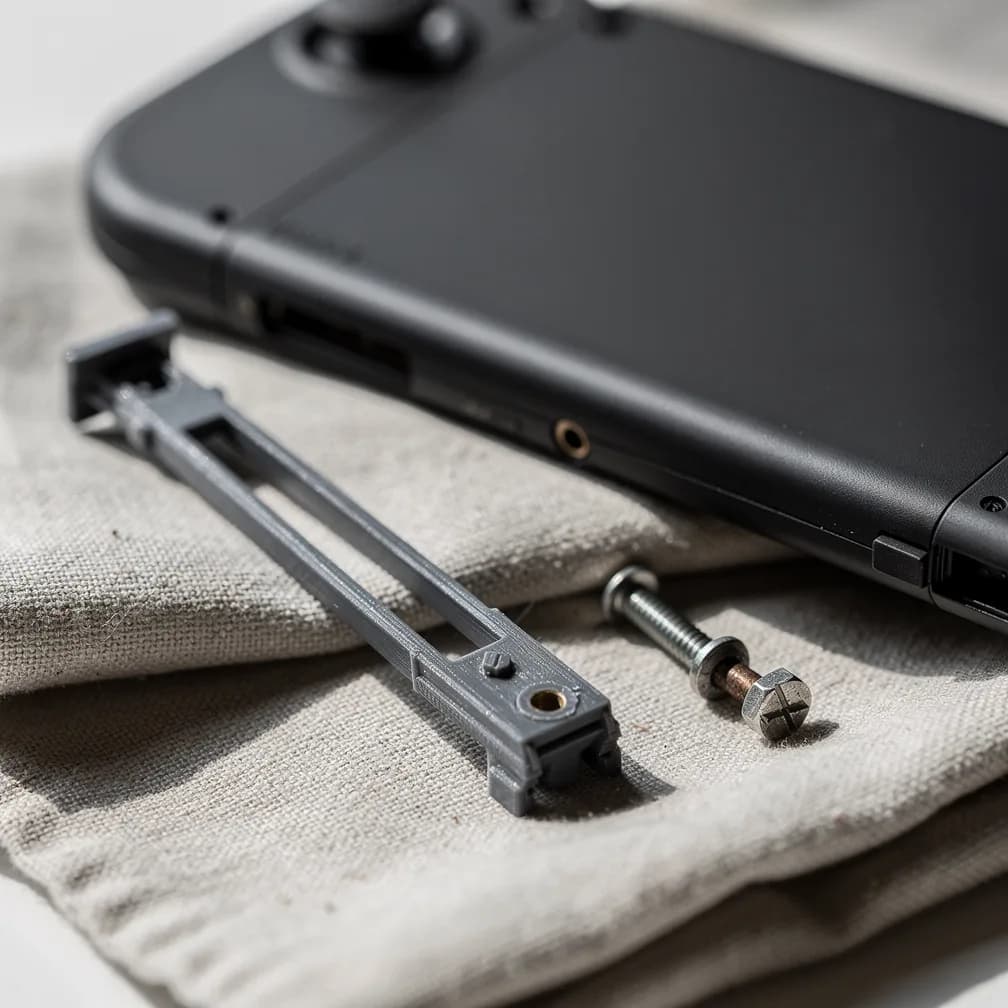

Ce type de réparation nous est familier sur les consoles : c'est la même démarche que pour une gâchette L2 de manette PS5 ou la béquille d'une Nintendo Switch. Et si la manette est réparée mais passe son temps à tomber du bureau, un support de manette sur mesure reste le meilleur remède préventif.

Chouette 3D n'est pas affilié à Microsoft ni à Xbox ; nous réalisons une pièce compatible, sur mesure, pour la réparation de votre manette. Les noms de marques et de modèles sont cités à titre descriptif.
